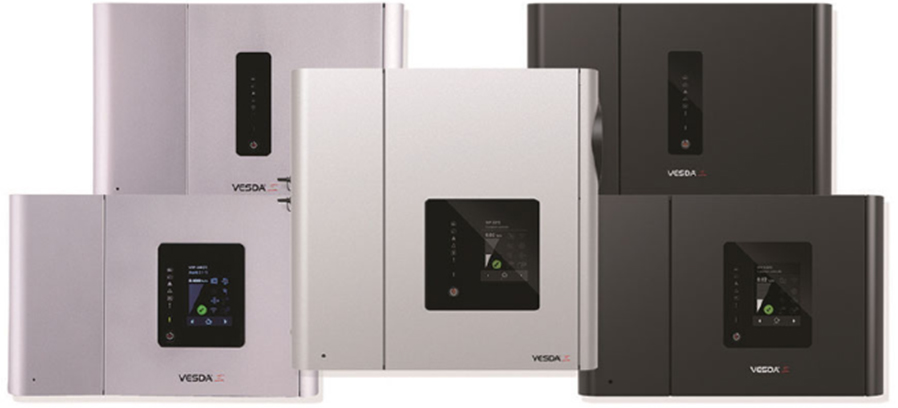

VESDA 공기흡입형 화재감지시스템
VESDA 공기흡입형 화재감지시스템 Air Sampling Smoke Detection System
VESDA 공기흡입형 화재감지시스템은 화재 초기에 생성되는 미세한 연기를 능동적으로 흡입해, 조기에 화재를 감지할 목적으로 개발되었습니다.
VESDA 공기흡입형 화재감지기는 감지구역의 공기를 지속적으로 흡입하여 아주 미세한 연기농도를 분석 및 감지하며
감도 범위를 0.001% obs/m ~ 20% obs/m 까지 조정할 수 있는 능동적 아날로그 감지기이다.
VESDA 공기흡입형 감지기는 사업지속성을 확보하는 것이 매우 중요한 반도체 공장 및 전산센터, 공기 유동량이 많아
화재감지가 어려운 클린룸, 유지보수 및 감지가 어려운 높은 층고의 공간, 화재 발생시 피해가 크고 화재 성장 속도가 매우 빠른 물류센터,
피난이 어려운 초고층 건축물등 조기감지 및 신뢰성이 필요한 장소에 적용 될 수 있는 최적의 시스템이다.

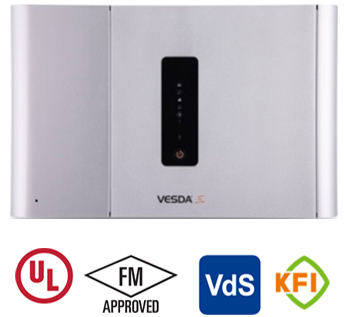

VEU-A00 감지기
VESDA VEU-A00 공기흡입형 감지기는 VESDA-E 제품군 중 가장 넓은 구역의 화재 감지가 가능한 감지기로 최대 4개의 공기흡입배관을 설치 할 수 있다.
VESDA-E감지기는 최첨단 Flair 연기 챔버를 사용하여 화재 경보 속도가 매우 빠르며, 비화재 경보를 획기적으로 감소시켰다.
VEU-A00 공기흡입형 감지기는 전면부 LED를 통해 단계별 화재경보와 고장 확인이 가능하다.
| 모델명 | VEU-A00 감지기 |
|---|---|
| 형식승인번호 | 감 17-20-1 |
| 형식 | 공기흡입형, 아날로그식 |
| 감지 방식 | Laser 산란 / 측정범위 – 0.001~20 obs/m |
| 감도 범위 | 0.001 ~ 20% obs/m |
| 흡입 배관 | 최대 4개 |
| 감지 면적 | 6,500㎡ |
| 배관 길이 | 최대 400m (1Pipe – 160m / 2Pipe – 150m / 3Pipe – 130m / 4Pipe – 100m) |
| 색상 | 은색 |
| 주위 온도 | 0 ~ 39℃ |
| 정격 | DC 24V |
| 상대 습도 | 10 ~ 95% |
| 크기 | 350(W) x 225(H) x 135(D)mm |
| 소비 전력 | 감시-최대 14.7W @ DC 24V 경보-최대 15.7W @ DC 24V |

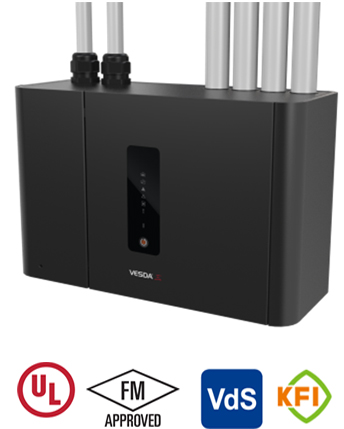

VEU-A00-P 감지기
VESDA VEU-A00-P 공기흡입형 감지기는 최대 4개의 공기흡입배관을 설치 할 수 있다.
VESDA-E감지기는 최첨단 Flair 연기 챔버를 사용하여 화재 경보 속도가 매우 빠르며, 비화재 경보를 획기적으로 감소시켰다.
VEU-A00-P 공기흡입형 감지기는 전면부 LED를 통해 단계별 화재경보와 고장 확인이 가능하다.
| 모델명 | VEP-A00-P 감지기 |
|---|---|
| 형식승인번호 | 감 17-18-1 |
| 형식 | 공기흡입형, 아날로그식 |
| 감지 방식 | Laser 산란 / 측정범위 – 0.005~20 obs/m |
| 감도 범위 | 0.005 ~ 20% obs/m |
| 흡입 배관 | 최대 4개 |
| 감지 면적 | 2,000㎡ |
| 배관 길이 | 최대 280m (1Pipe – 110m / 2Pipe – 100m / 3Pipe – 80m / 4Pipe – 70m) |
| 색상 | 흑색 |
| 주위 온도 | 0 ~ 39℃ |
| 정격 | DC 24V |
| 상대 습도 | 10 ~ 95% |
| 크기 | 350(W) x 225(H) x 135(D)mm |
| 소비 전력 | 감시-최대 8.8W @ DC 24V 경보-최대 9.6W @ DC 24V |

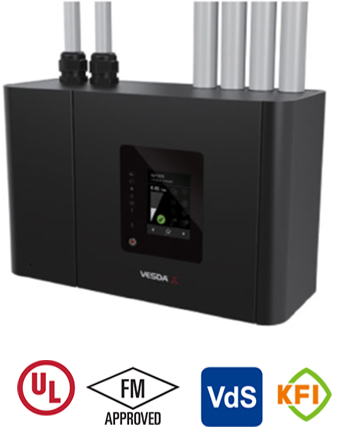

VEU-A10-P 감지기
VESDA VEU-A10-P 공기흡입형 감지기는 최대 4개의 공기흡입배관을 설치 할 수 있다.
VESDA-E감지기는 최첨단 Flair 연기 챔버를 사용하여 화재 경보 속도가 매우 빠르며, 비화재 경보를 획기적으로 감소시켰다
VEU-A10-P 공기흡입형 감지기는 Touch Display가 내장되어 감지기의 상세한 상태 파악이 가능하다.
| 모델명 | VEP-A10-P 감지기 |
|---|---|
| 형식승인번호 | 감 17-21 |
| 형식 | 공기흡입형, 아날로그식 |
| 감지 방식 | Laser 산란 / 측정범위 – 0.005~20 obs/m |
| 감도 범위 | 0.005 ~ 20% obs/m |
| 흡입 배관 | 최대 4개 |
| 감지 면적 | 2,000㎡ |
| 배관 길이 | 최대 280m (1Pipe – 110m / 2Pipe – 100m / 3Pipe – 80m / 4Pipe – 70m) |
| 색상 | 흑색 |
| 주위 온도 | 0 ~ 39℃ |
| 정격 | DC 24V |
| 상대 습도 | 10 ~ 95% |
| 크기 | 350(W) x 225(H) x 135(D)mm |
| 소비 전력 | 감시-최대 10W @ DC 24V 경보-최대 11.6W @ DC 24V |

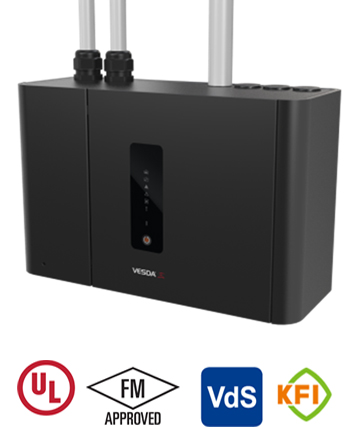

VEU-A00-1P 감지기
VESDA VEU-A00-P 공기흡입형 감지기는 소공간에 적합한 감지기로 1개의 공기흡입배관을 설치할 수 있다.
VESDA-E 감지기는 최첨단 Flair 연기 챔버를 사용하여 화재 경보속도가 매우 빠르며, 비화재 경보를 획기적으로 감소시켰다.
VEU-A00-P 공기흡입형 감지기는 전면부 LED를 통해 단계별 화재경보와 고장 확인이 가능하다.
| 모델명 | VEP-A00-P 감지기 |
|---|---|
| 형식승인번호 | 감 17-19-1 |
| 형식 | 공기흡입형, 아날로그식 |
| 감지 방식 | Laser 산란 / 측정범위 – 0.005~20 obs/m |
| 감도 범위 | 0.005 ~ 20% obs/m |
| 흡입 배관 | 최대 1개 |
| 감지 면적 | 1,000㎡ |
| 배관 길이 | 최대 100m |
| 색상 | 흑색 |
| 주위 온도 | 0 ~ 39℃ |
| 정격 | DC 24V |
| 상대 습도 | 10 ~ 95% |
| 크기 | 350(W) x 225(H) x 135(D)mm |
| 소비 전력 | 감시-최대 8.8W @ DC 24V 경보-최대 9.6W @ DC 24V |
ASPIRE, VSM4 프로그램
ASPIRE 프로그램공기흡입형 연기감지기의 성능은 공기를 연기감지기로 이송하는데 사용되는 샘플링 배관망의 설계에 달려있다.
VESDA ASPIRE는 VESDA 공기의 샘플링 배관망 설계를 돕는 윈도우 기반의 응용 소프트웨어이다.
VESDA ASPIRE는 설계자들로 하여금 설계 절차를 빠르게 하고 최적의 배관망 성능 및 품질을 확보하게 하는 설계 프로그램이다.
VSM4 프로그램VSM4는 VESDA 공기흡입형 감지기에 대한 설정변경, 통합제어 중앙 감시 및 고장 처리를 위한 윈도우 기반의 응용 소프트웨어이다.
VSM4는 VESDA감지기의 모든 정보를 중앙 집중화 함으로써 현장에서 발생되는 모든 화재 경보 및 고장 이벤트들에 대한 효율적인 감시 및 신속한 대응체계를 가능하게 한다. 또한, 효율적인 유지관리를 위한 상세한 감지기 정보 및 유지관리 보고서를 제공한다.

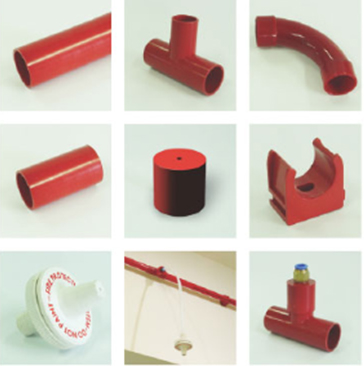

공기흡입배관 및 부속자재
감지 구역 내의 공기는 공기흡입배관 및 부속자재를 통하여 감지기 내부로 이송된다.
VESDA시스템의 성능은 공기흡입 배관망의 적절한 배치 및 설계에 따라 구현된다.
공기흡입배관 및 부속자재는 25mm(OD)의 적색 ABS 난연 또는 PVC 재질로 구성되어 있으며
샘플링 배관의 처침 방지를 위해 1.5m간격으로 지지하여야 한다.
천정 내에 설치된 경우에는 Capillary Tube와 Sampling Point를 사용하여 샘플링 홀을 설치한다.
